　　一、產品標準

　　本產品按GB12706-91《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》、GB12666.5-90《電線電纜成束燃燒試驗》、GB/T17650-1998《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法》和GB/T17651-1998《電纜或光纜在特定條件下燃燒的煙密度測定》標準生產0.6/1kV-26/35kV塑料絕緣電力電纜，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

　　二、適用范圍

　　本產品適用于工頻額定電壓0.6/1kV-26/35kV 輸配電線路作配送電能之用。

　　三、使用特性

　　工頻額定電壓

　　PVC絕緣電纜導體的長期工作溫度為70℃。XLPE絕緣電纜導體的長期允許工作溫度為90℃。

　　短路時(持續時間不超過5s)電纜導體的溫度不超過250。

　　電纜敷設時環境溫度不低于0℃。

　　電纜阻燃性能滿足GB12666.5-90標準A類相應指標要求。

　　低鹵電纜除應滿足GB12666.5-90標準中A類相應指標要求外，還應滿足GB/T17650.1-1998標準規定的相應指標。

　　無鹵電纜除應滿足GB12666.5-90標準中A類相應指標要求外，還應滿足GB/T17650.2-1998和GB/T17651-1998標準規定的相應指標。

　　電纜彎曲半徑：三芯電纜不小于電纜外徑15倍;單芯電纜不小于電纜外徑20倍。

　　電纜額定電壓應適合于電纜的系統的運行狀況，用U0/U(Um)表示，均為有效值，單位為kv。

　　U0- 電纜設計用導體與屏蔽或金屬套之間的額定工作電壓;

　　U—電纜設計用導體之間的額定工頻電壓;

　　Um –設備可承受的“系統”電壓的值。

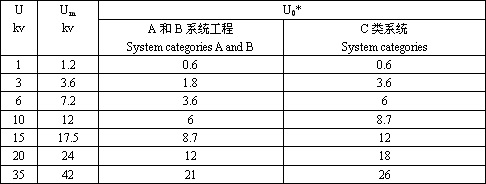

　　三相系統用電纜的U0值推薦如下表：

　　第一類——用于單相接地故障時間每一次一般不大于1min，亦可用于不超過8小時，每年累計不超過125小時的系統。

　　第二類——用于接地故障時間更長的系統及對電纜絕緣性能要求較高的場合。

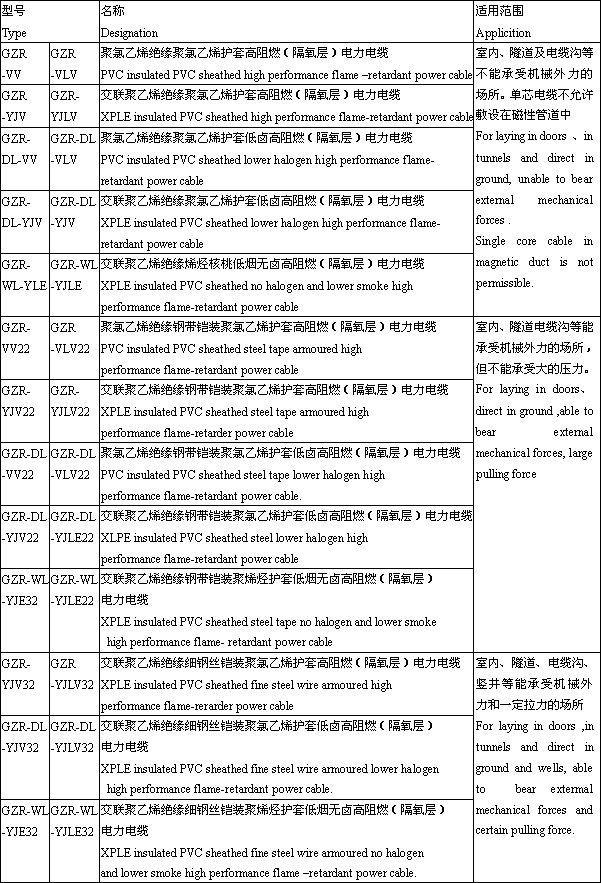

　　四、電纜的型號

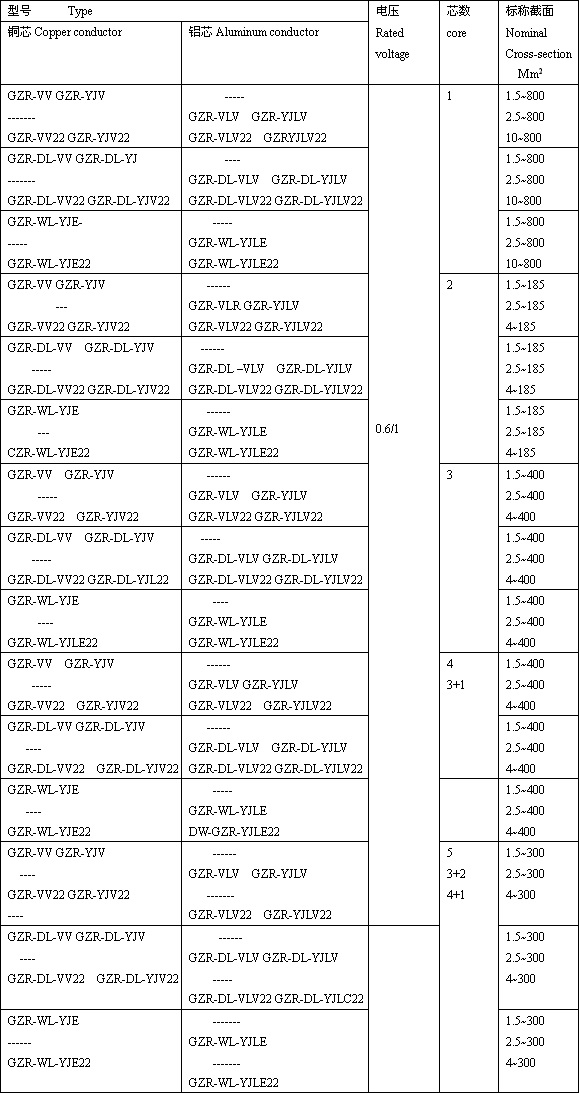

　　0.6/1kv高阻燃(隔氧層)電纜的生產范圍

　　1.8/3~26/35kv高阻燃(隔氧層)電纜的生產范圍

型號 Type		芯數 cores	電壓 Rated voltage kV
銅芯 Copper conductor	鋁芯 Aluminum conductor		1.8/3	3.6/6 6/6	6/10 8.7/10	8.7/15 ~12/20	18/30 ~26/35
			標稱截面 Nominal Cross-section Mm2
GZR-YJV GZR-DL(WL)-YJV GZR-YJV22 GZR-DL(WL)-YJV22 GZR-YJV32 GZR-DL(WL)-YJV32	GZR-YJLV GZR-DL(WL)-YJLV GZR-YJLV22 GZR-DL(WL)-YJLV22 GZR-YJLV32 GZR-DL(WL)-YJLV32	1	10~630 10~630 10~630	25~630 25~630 25~630	25~630 25~630 25~630	35~630 35~630 35~630	35~630 35~630 35~630
GZR-YJV GZR-DL(WL)-YJV GZR-YJV 22 GZR-DL(WL)-YJV22 GZR-YJV 32 GZR-DL(WL)-YJV32	GZR-YJLV GZR-DL(WL)-YJLV GZR-YJLV 22 GZR-DL(WL)-YJLV22 GZR-YJLV 32 GZR-DL(WL)-YJLV32	3	10~500 10~500 10~500	25~500 25~500 25~500	25~500 25~500 25~500	35~500 35~500 35~500	35~500 35~500 35~500

　　注：單芯鎧裝型高阻燃(隔氧層)電纜僅用于直流系統，應采用非磁性材料的鎧裝層或采用隔磁措施。

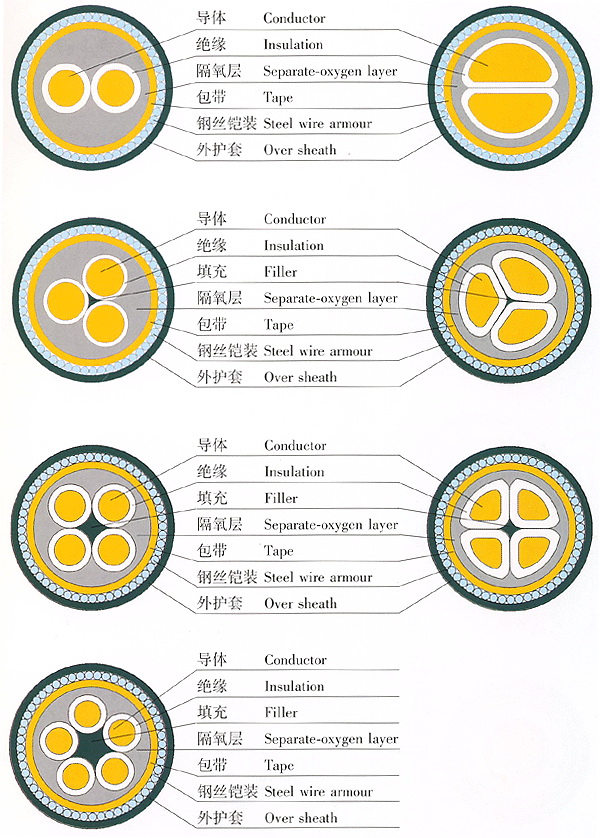

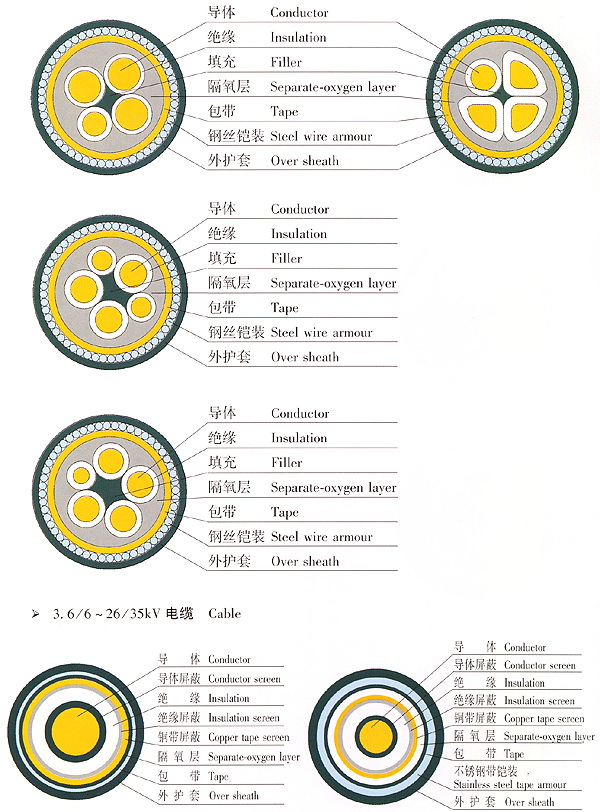

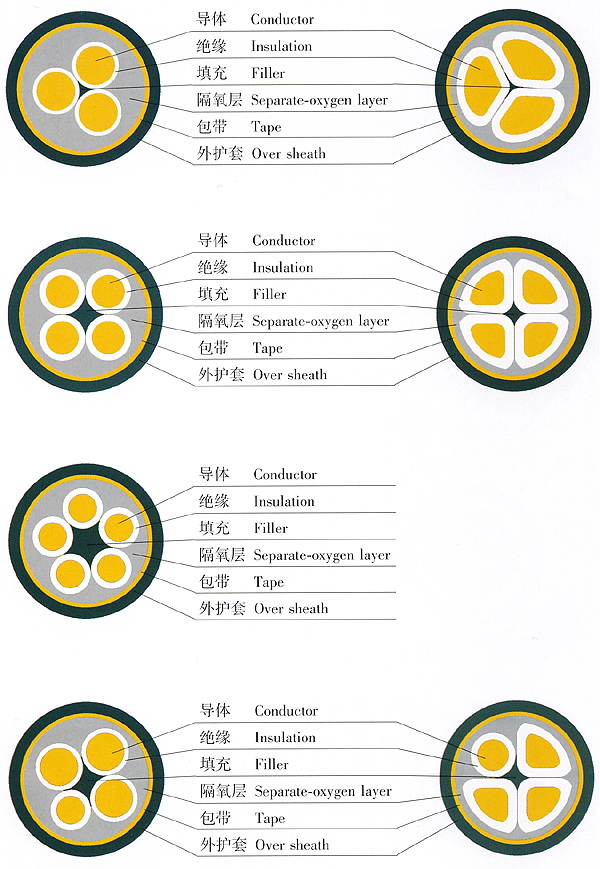

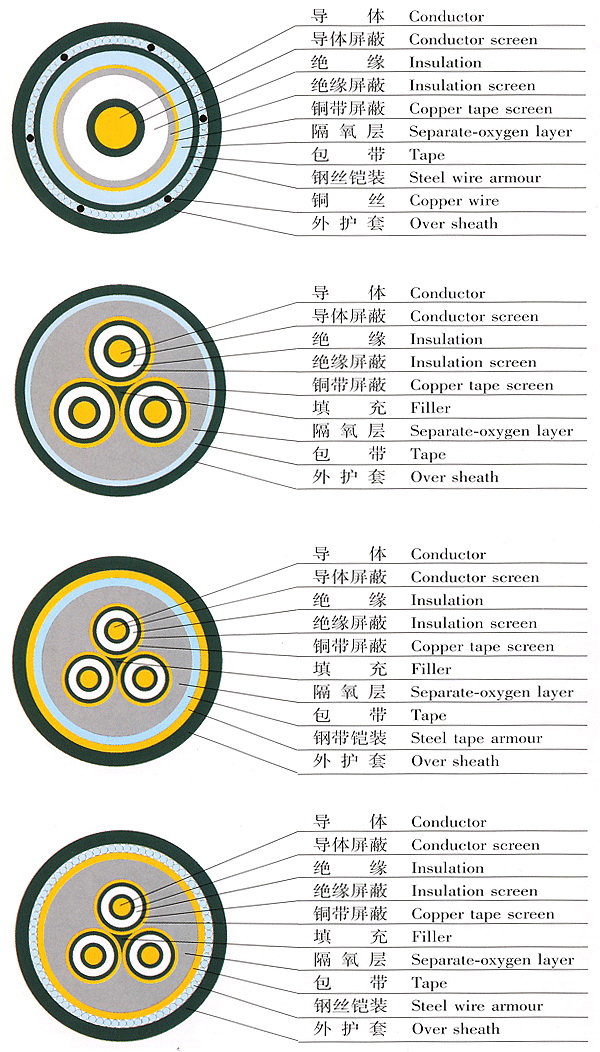

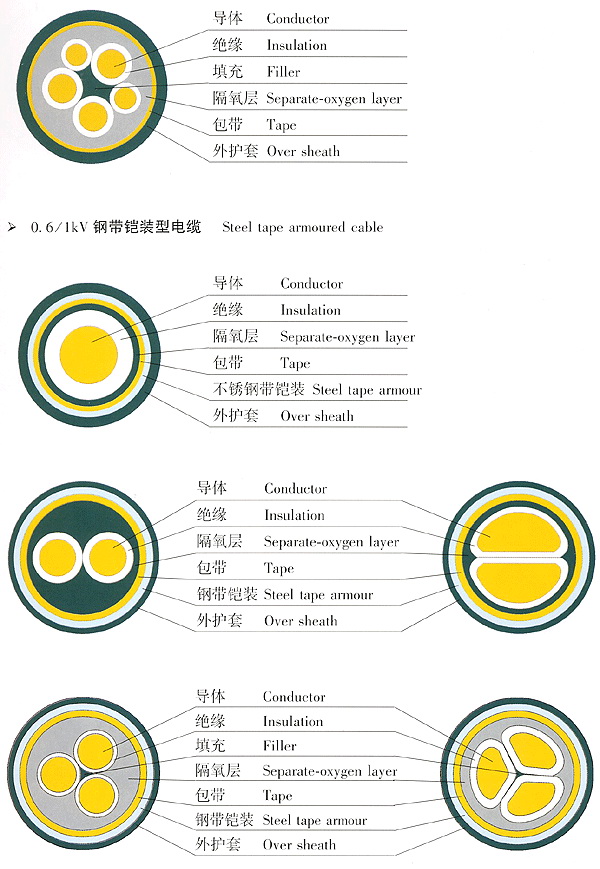

　　電纜結構圖

　　電纜主要技術參數

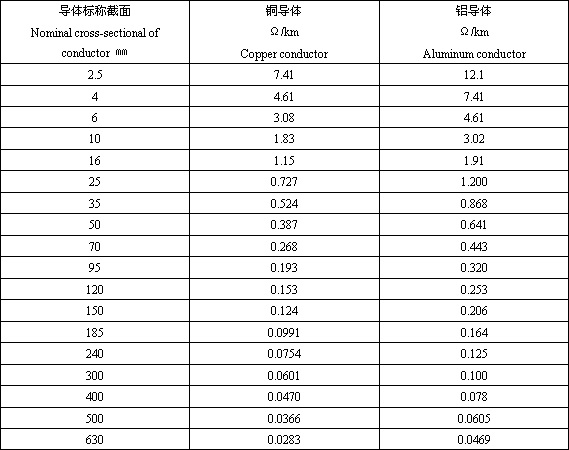

　　20℃時導體直流電阻

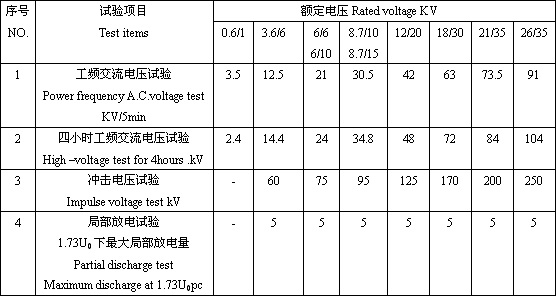

　　電壓試驗、局部放電試驗

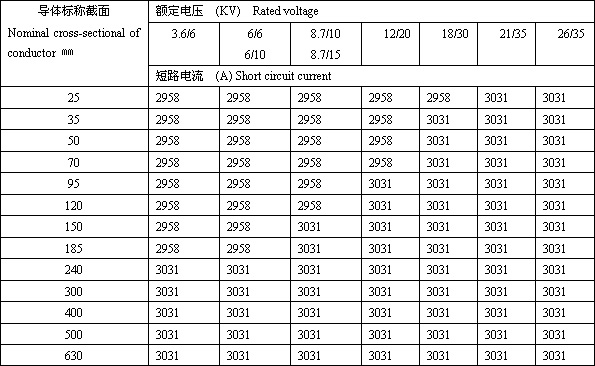

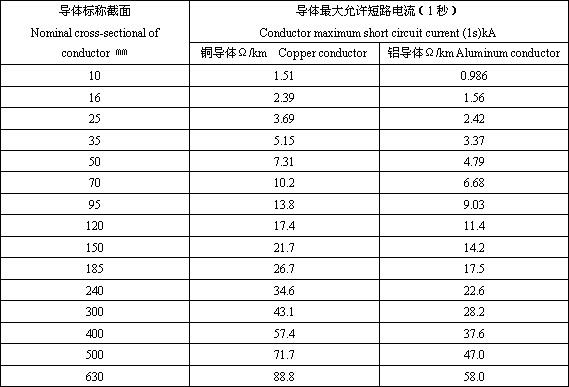

　　導體短路電流

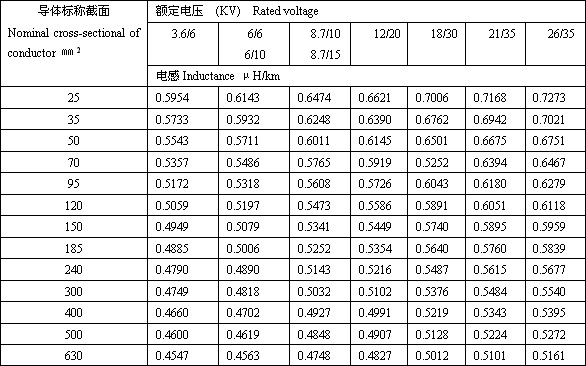

　　電容、電感(參考值)

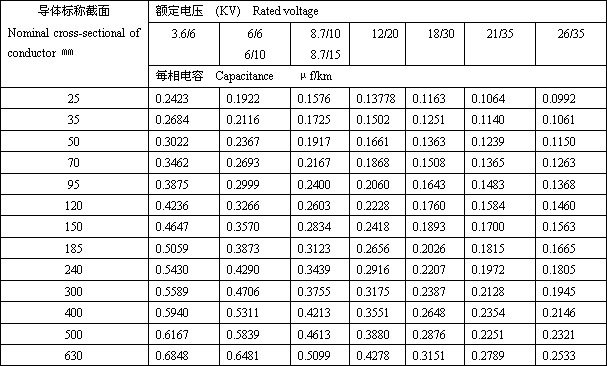

　　電容

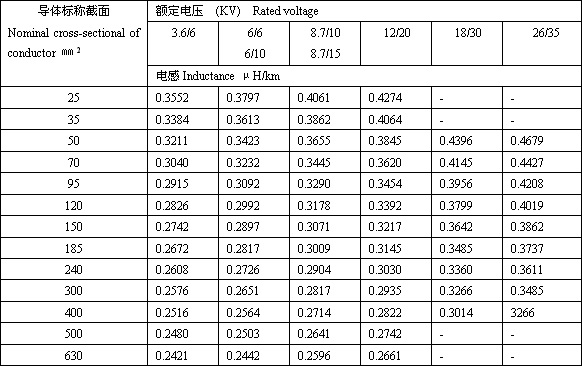

　　單芯電纜電感

　　三芯電纜電感

　　電流載流量

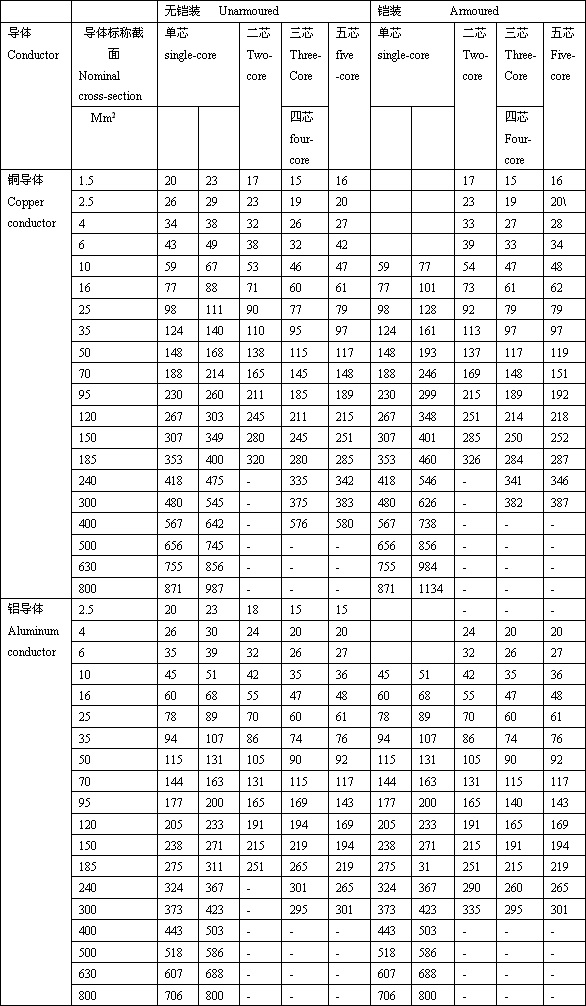

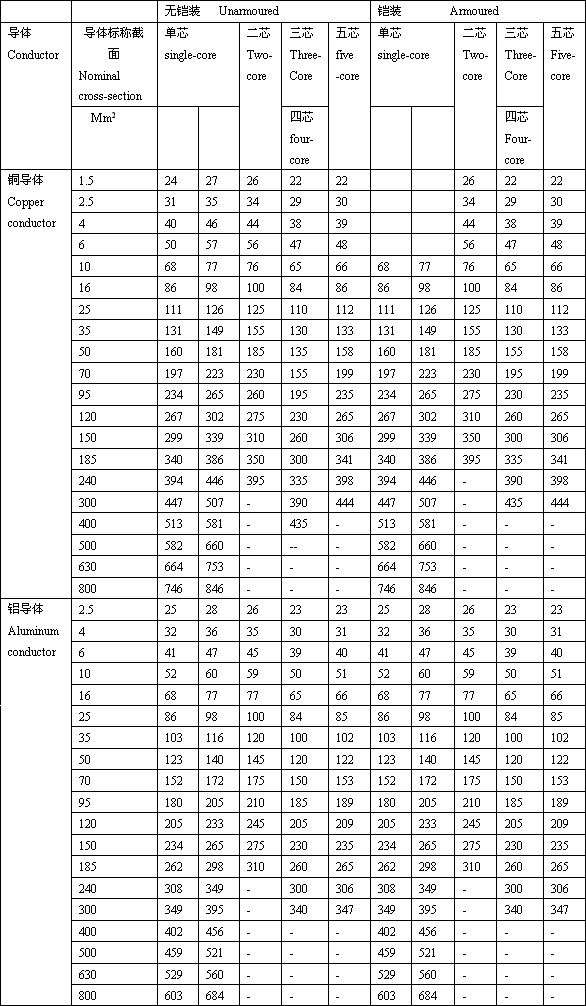

　　0.6/1kv聚氯乙烯絕緣電力電纜

　　在土壤中的敷設

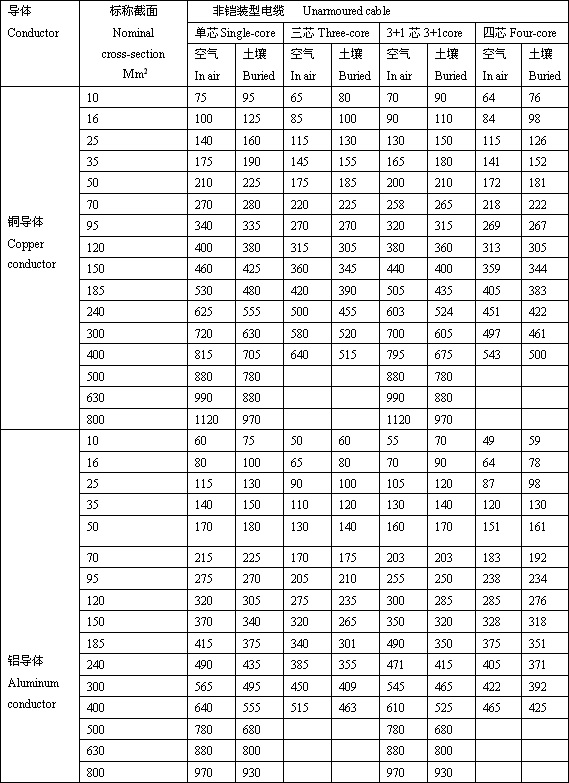

　　0.6/1KV交聯聚氯乙烯絕緣非鎧裝型電力電纜

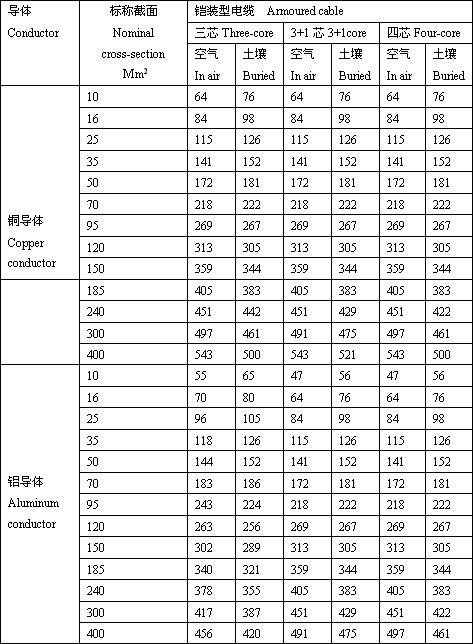

　　0.6/1KV 交聯聚乙烯絕緣鎧裝型電力電纜

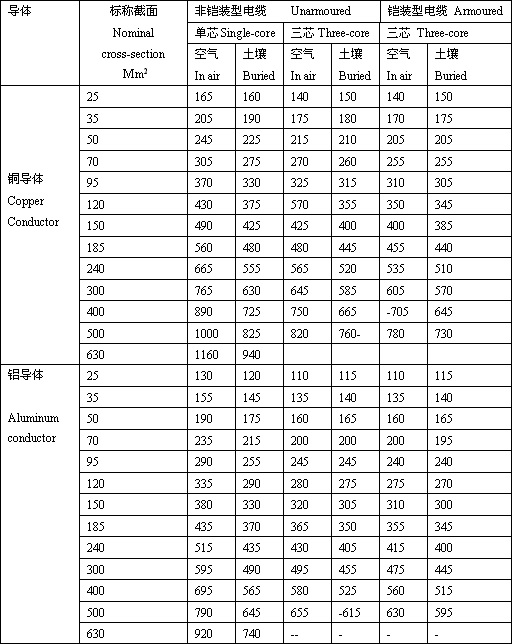

　　3.6/6~26/35kv

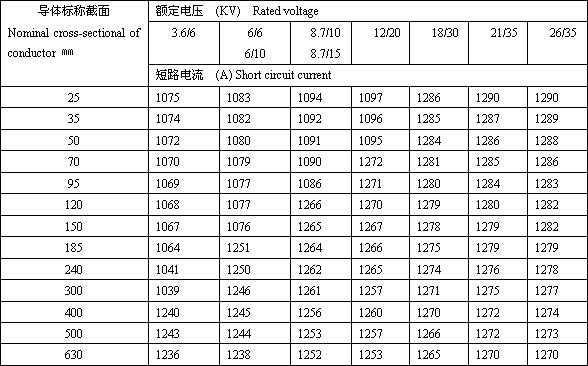

　　金屬屏蔽層的短路電路

　　單芯電纜

　　三芯電纜

　　載流量計算條件：

　　導體高工作溫度

　　聚氯乙烯絕緣為70℃，交聯聚乙烯絕緣為90℃

　　環境空氣溫度：

　　土壤溫度：

　　土壤熱阻系數：

　　埋設深度：0.8m

　　僅考慮一個回路

　　單芯電纜為水平敷設,間距為一個電纜外徑

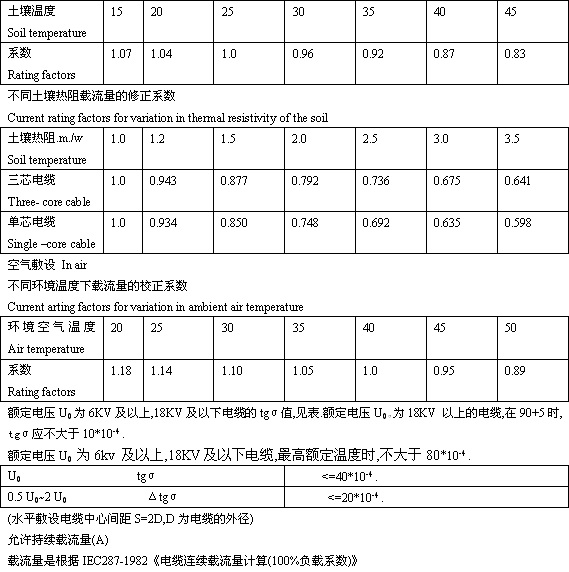

　　環境條件對電纜載流量的修正系數

　　土壤敷設

　　不同土壤溫度下載流量修正系數

　　標準文件進行電纜載流量計算
